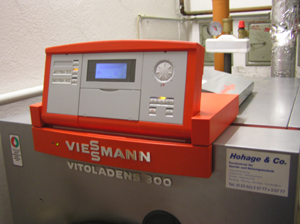

36KW Viessmann Ölbrennwertkessel Vitoladens 300-T mit einem Normwirkungsgrad von 103%.
Zur Beheizung eines großen Zweifamilienhauses.

Erstellt: Februar 2008

Standort: Schalksmühle

Für weitere Informationen zum Thema Brennwerttechnik stehen Ihnen PDF Dokumente zur Verfügung.

Viessmann Öl-Brennwerttechnik Programm

Viessmann Öl-Brennwerttechnik Fachreihe

Außerdem können Sie sich ein Video zum Thema Ölheizung herunter laden (Rechte Maustaste klicken und dann Ziel speichern unter).

Viessmann Unternehmensfilm (flv 51MB)

Viessmann Vitoladens 300-C (flv 4MB)

Viessmann Vitoladens 333-F (flv 4MB)

Wenn die gelieferten Kessel als eine "Unit" bezeichnet werden, liefert der Kesselhersteller auch den Brenner. Jedoch ist das meist nicht der Fall, daher montieren wir aus Gründen der Betriebssicherheit und der Ersatzteilbevorratung unsere Hausserie Riello. Auf der Homepage von Riello finden Sie technische Anleitungen und Datenblätter sämtlicher Brenner.

Video Firmenpräsentation Riello (divx 11MB)
Video Firmenpräsentation Riello (mpeg4 80MB)

oel17
oel18
Zurück zur Übersicht

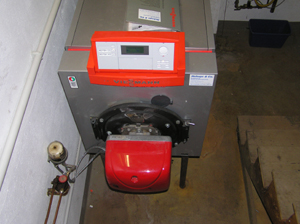

Die Befeuerung des Kessels geschieht mit einem Unit-Brenner der Firma Riello. Dieser kommt immer erst dann zum Einsatz, wenn die Regelung eine Heizkreis Wärmeanforderung auswertet. Dies bedeutet, dass der Kessel sich nicht ständig selbst beheizt, sondern im Sommer auf Raumtemperatur auskühlt, um Bereitschaftsverluste zu vermeiden.

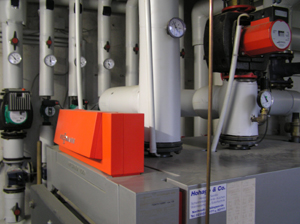

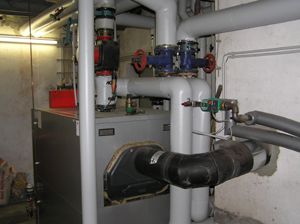

Hier sieht man die Kombination zwischen einem Atola 200 Kesselkörper und einem Vitoplus 300 Abgaswärmetauscher. Nur mit beiden Komponenten erreicht man den höchst möglichen Nutzen bei höchster Lebenserwartung.

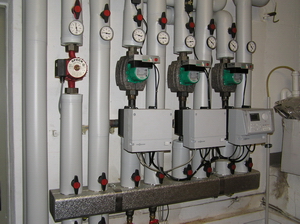

Dieser Heizkreisverteiler besteht aus 4 Heizkreisen incl. Warmwassser-bereitung. Jeder Kreis wird für sich autark betrieben. Wie auch zu erkennen ist, sind die Pumpen, alle Energieeffiziensklasse A, vollelektronisch geregelt. Die Stromersparnis gegenüber konventionellen Pumpen, liegt bei ca. 70% bis 80%.

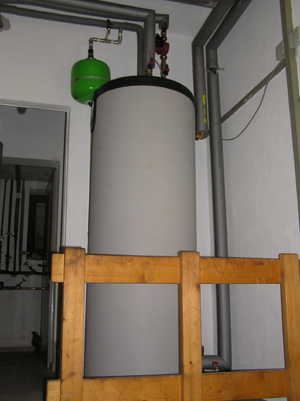

Hier sieht man den 500 Liter Edelstahl Warmwasserspeicher der Anlage.

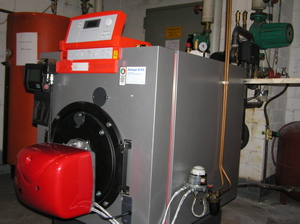

280KW Viessmann Ölheizkessel Vitoplex 100(Stahlausführung) mit witterungsgeführter Kessel- und Heizkreisregelung Vitotronic 300. Wirkungsgrad: 94%

Erstellt: November 2006

Standort: Lüdenscheid

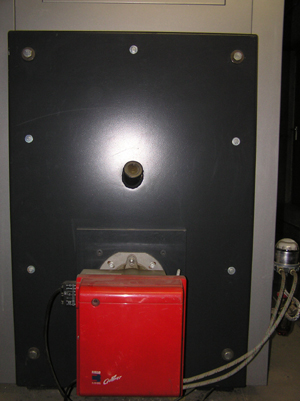

Rückseite des Heizkessels.

Zweistufiger Riello Öl-Gebläsebrenner mit 297KW Feuerungsleistung trotz geringem Platzbedarf. Der Zweistufige Brenner passt seine Leistung dem Bedarf an. Das ermöglicht beste Wirkungsgrade und hohe Laufzeiten in den Übergangszeiten, sowie genügend Leistungsreserven im Winter.

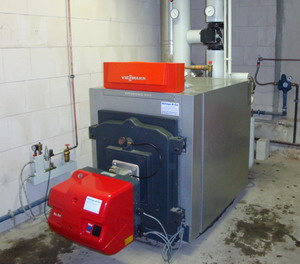

230KW Viessmann Ölheizkessel Vitorond 200(Gussausführung) mit einem Zweistufigem Riello
Öl-Gebläsebrenner. Wirkungsgrad: 94%

Erstellt: Juni 2008

Standort: Iserlohn

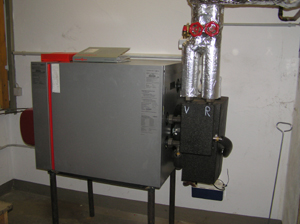

Viessmann Ölbrennwertwandkessel Vitoladens 300-W mit einer Leistung von 23KW.
Der Wirkungsgrad beträgt 104%. Das Gerät ist mit einem zweistufigen Brenner
ausgestattet. Darüber hinaus wurde hier eine Handyfernwartung montiert.
Der Kunde kann per Handy seine Heizung steuern.
Heizkreisverteiler des Einfamilienhauses.

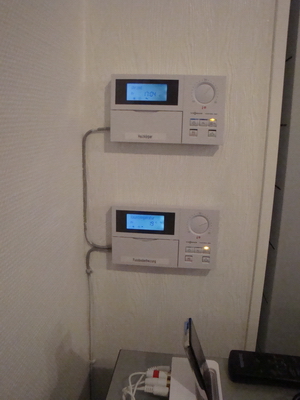

Die beiden Fernbedieneinheiten Vitotrol 300 steuern die Fussbodenheizung, die Radiatoren und
die Warmwasserbereitung. Dies geschieht vollkommen unabhängig voneinander. Von hier aus können alle momentanen Daten
der gesamten Heizungsanlage abgefragt werden.
Heizungsanlage vor der Modernisierung. 26 Jahre alter Viessmann Ölheizkessel.

Heizungsanlage nach der Modernisierung. Neuer Ölbrennwertkessel. Diese Baureihe ist von 19 bis 50KW erhältlich. Wirkungsgrad: 103%

Erstellt: Septemeber 2008

Standort: Lüdenscheid

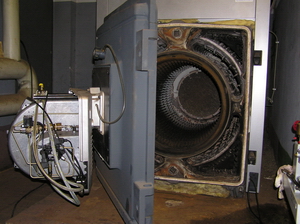

Kessel Innenraum eines Großkessels der zwecks Wartungsarbeiten geöffnet wurde.

Leistung: 480KW

oel16
Der obige Ölbrennwertkessel Vitoladens 300-T in der Durchsicht. Dieser Kessel ist der meist verkauft der Welt in seiner Rubrik.
Oel19

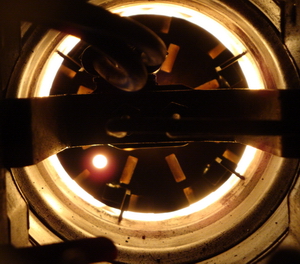

Ölflamme des obigen Brenners von hinten fotografiert.

Oel20

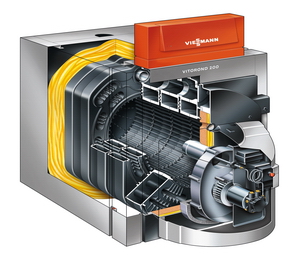

Obiger Kessel in der Durchsicht. Im Fachjargon nennt man das einen Dreizugkessel. Die kürzere Verweilzeit der Verbrennungsgase in der heißesten Zone reduziert die Stickoxid-Bildung (NOx).

oel21
oel22
oel23
oel24

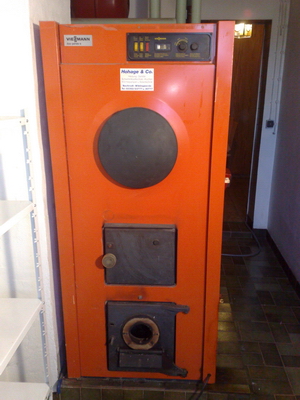

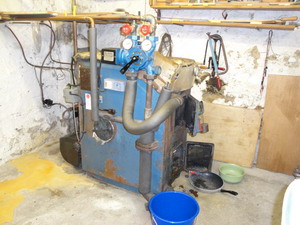

Alte Kesselanlage eines Zweifamilienhauses in Wiblingwerde vor der Modernisierung. Dieser Kessel hat seinen Dienst 35 Jahre lang bewiesen. Der Grund für die Modernisierung der Anlage war kein defekt, sondern vielmehr die hohen Betriebskosten die aus dem schlechten Wirkungsgrad resultieren.



Hier nochmal ein paar Eckdaten des alten Kessels:

Viessmann Duo-Parola-eh
Leistung: 65,1 KW
Baujahr: 1974
Kesselvolumen: 247 Liter
Warmwasservolumen: 200l
Wirkungsgrad: 88%

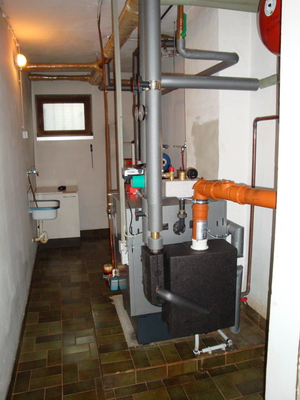

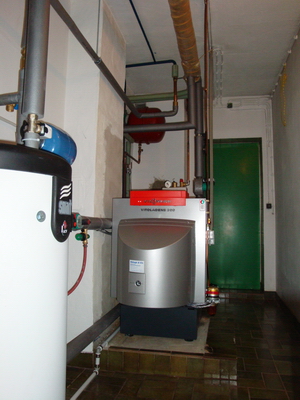

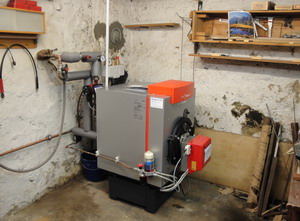

Anlage nach der Modernisierung wie gehabt Viessmann Vitoladens 300-T Ölbrennwertkessel. Die Eckdaten:

Leistung: 27 KW
Baujahr: Juni 2009
Kesselvolumen: 81 Liter
Wirkungsgrad: 103%
Volumen des externen Warmwasserspeichers: 160 Liter



Der neue Kessel nimmt sichtbar weniger Platz ein, spart Geld, schont die Umwelt und ist zudem erheblich leiser.
oel25
oel26
oel27
oel28

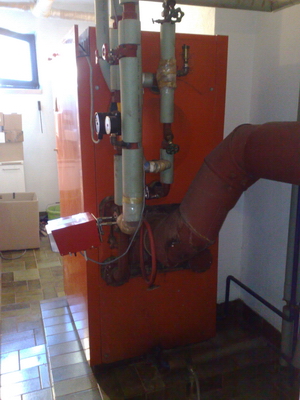

Der alte Heizkessel eines Einfamilienhauses in Wiblingwerde, Bj. 1974 aus dem Hause "Alpenfeuer" hat seinen Dienst 36 Jahre lang geleistet.

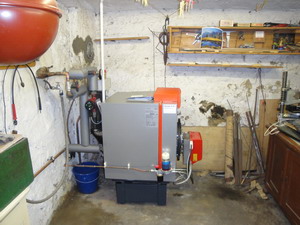

Der neue Heizkessel Viessmann Vitola 200 mit witterungsgeführter Regelung.

Der alte Kessel wurde vor vielen Jahren mit Koks befeuert statt wie heute mit Heizöl.

Der neue Kessel spart nicht nur Kosten, sondern auch Platz.
